Tubo LSAW

I gasodoti de gran diametro, i traversi fluviałi, i molo e łe fondasion profonde łe dopara raramente el steso tubo de na caldaia o de na curta linea de proceso. Qua, i designer de sołito i ciamaLSAW (Longitudinal Submerged Arc Welded) tubo in asiàl, parché łe łasa combinarpiastra larga, spessore de parete pesante e saldature a cucitura drite-fasiłi da esaminar e tracciare.

Octal Pipe se concentra su sto tipo de lavoro. Fornisemotubo LSAW a base de piastra-prodoto dal proceso JCOE co saldadura a dopio-lati co seghe, coprendoAPI 5L Grado B–X100 e gradi struturałi corispondenti. Diametri da400-1626 mme el spesor del muro fin a75 mmpermetarghe a un intervało LSAW de covrirtroncołi, teste de stasion, pile in mar e grandi rete idriche, cussì no te ghè da gestire molini diversi pa ogni parte del progeto.

Carateristiche dimensionałi

Gradi e clasificasion dei materiałi

Octal Pipe el fornise el tubo LSAW in rigoroso conformità co łe spesifeghe riconosùe de tubo de linea-tubi e presion-tubi. I standard tipici che sostegnemo i xe:

• API SPEC 5L (PSL1 / PSL2)– Tubo de linea pa ła trasmision de petrolio, gas e aqua; CVN, HIC/SSC par progetto.
• GB/T 9711-2017– Industrie del petrołio e del gas naturałe-Tubo de asiàio pa el trasporto co gasodoti (L245–L555).
• ISO 3183 (su richiesta)– Lìnea internasionałe-standard de tubo armonixà co API 5L.
• ASTM A671 / ASTM A672– Tubo EFW/SAW pa el servisio de presion atmosferica a alta-, tenperadure da moderà a alte.
• GB/T 3091-2015– Tubo in asiàl saldà pa el servisio de flùidi a basa -presion (pa aplicasión civiłi/utilità).
• SY/T 5037-2018– Tubo de sega pa fluidi normałi(pa łe alternative SSAW co xe stà spesifegà).
• Altri standard internasionałi e internasionałi– par exénpio, CSA Z245.1, i recuisiti de servisio del progeto sour- (selesion del materiałe NACE MR0175/ISO 15156), e l’ispesion de tersa-parte 3.2 pol esar organixài.

I certificati de prova de mołino (EN 10204 3.1 / 3.2) e i registri NDT conpleti i xe disponibiłi co ogni spedission.

• Preparasion deła piastra → fresadura a bordo
• Formando (JCOE o UOE)
• Saldadura a tache + sega interna/esterna
• UT/RT (quando spesifegà)
• Espansion + raddrizzamento + smusamento de l'estremità
• Idrotest + ispesion finałe (quando xe stà spesifegà)

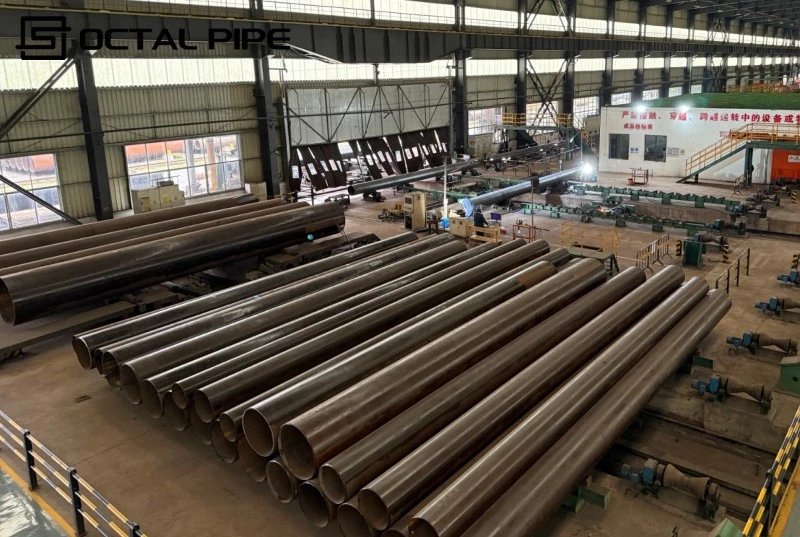

Controłi deła linea de produsion de tubi LSAW

Preparasion de ła materia prima

• Piastra/bobina laminada a caldo da mulini cualificài soto streta ispesion de entrata
• Ła superfisie controłà co particełe magnetiche / ispesion vixuałe pa escludare laminasion e difetti deła superfisie
• Ła conpoxision chimica verifegà pa corispóndar a l’API 5L richiesto / grado de progeto
• Decalcatura de aqua a alta -presion pa garantir na superfisie de asiàio neta prima de formar e saldare

Tecnołogia de formasion

• Sbobinamento e livełamento de precision pa stabiłixare ła forma deła piastra
• Raddrizzamento idraułico e formasion servo-controlà pa un diametro e ła rotonda precisa del tubo
• Controlo digitałe de alineamento de curva/bordo pa tegner uniforme el spasio deła saldadura par tuta ła longhésa
• Proceso de formasion otimixà pa evitar ła "gonfia" deła cucitura de saldadura e ła difarensa al giunto

Proceso de saldadura

• Stasion de saldadura automatica de alta eficiensa pa ła raìxa e el riempimento
• Saldatura a arco somerso multi-fili (4-5 fili) pa otegnar na piena penetrasion e na alta vełocità de depoxision
• Saldatura continua e a tuta -per assicurarse l'integrità del giunto su tubi LSAW longhi
• Monitorajo e registrasion dei parametri de saldatura in-linea pa traciare ła quałità deła saldadura

Test non distrutivi

• Prova ultrasonica automatica (UT) su cucitura de saldadura e metało de base tacà
• 100% X-esame panoramico suła saldadura secondo i recuisiti del progeto/API
• El taso de cualificasion deła saldadura progetà pa superar el 99,5% co el controło del proceso e el ciclo de re-lavoro

Tratamento deła superfisie e rivestimento

• Pułisia/s-ciopimento de superfisie interne e esterne fin a liveło de rivestimento
• Diversi sistemi de rivestimento anti-coroxion: 3PE/3LPE, FBE, epossidica, o sistemi spesifegai del progeto
• Controlà l’adexion e el spesor del revestimento; i test de salt-spray / inveciamento i pol rivar a 1000 h a seconda del sistema
• Tubi finìi fornìi co tappi e marcature pa trasporto e instałasion sul canpo

Par tanti projeti, ła prima domanda no ła xe "che dimension ła xe disponibiłe", mache tipo de tubo xe adatto: LSAW, SSAW o ERW. Octal el xe coinvolto in tuti e tre, ma ghe xe ciare raxón parché i designer e i paroni i ga sielto apostaTubo de aciaio LSAWin certi casi.

LSAW vs SSAW (saldà in spirałe)

El tubo SSAW (saldà a spirałe) el funsiona ben palinee d’acua a presion basa a media e alcuni condoti su teradove el costo xe el fator prinsipałe. Tutavia, tantigasodotti de trasmision a alta -presion, traversamenti dei fiumi, gasodoti al mar e pilastri struturałii xe spesifegai comeLSAWparché:

• elła cucitura de saldadura ła xe drita, pì façiłe da esaminar e cualificàr pa ła AUT e ła mecanica deła fratùra;
• spesor del muro pesante (fin a 40-75 mm) è più pratico da piastra che da spirale;
• sertii còdexe de progetasion e łe carateristiche del cliente łe limita o łe esclude łe saldature a spirałein aree co alte-conseguense.

Come risultà, i projeti API 5L che i domandaX60–X80 co CVN / DWTT e HIC opsionałespeso finise par doparardrita-cucitura LSAWper le sezioni critiche, anche se SSAW è permesso altrove.

LSAW vs ERW (saldà a resistensa ełètrica)

ERW xe comun padiametri picołi e mediin reti de distribuzione, involucro e lavori strutturali generali. Na volta che l’OD el va sora400-508 mme el spesor del muro el deventa pi pesante, ła major parte dei paroni ła canbia aLSAW a base de piastra-parché:

• elinput de całor, forma deła saldadura e aceso al NDTin SAW łe cuciture łe xe mejo adate a un tubo de parete spessa, de grando-diametro;
• API 5L PSL2 recuisiti e test adisionałi(DWTT, CTOD, ecc.) i xe pì fasiłi da catar e documentar su cuciture longitudinałi baxàe su piastra-;
• parpile e tubołari struturałi, ła combinasion de spesor del muro, controło de ovalità e dritesa ła favorisse LSAW.

Pa i clienti de Octal, de sołito vol dir:ERWpa ła picoła bora,SSAWdove che domina ła presion basa/media e el costo, eLSAWdove che sia ła linea o ła struturaalta conseguensa, alta presion o sogeto a streta revision de terse parti.

Quando te ordiniTubo de asiàl saldà LSAW, no te stà soło conpràr l’aciaio par tonełada. Te stà conpràndo ła capacità dei disegni de corispondensa, pasar AUT e ispesion de terse, e tegner ła costrusion in orario.
El proprio grande-diametro del Tubo OctalMolino LSAW in Cinael xe meso intorno a sti ponti, cusì el funsiona come che i projeti de pipeline e fondasion i funsiona.

Dałe preocupasión del conpratore a queło che Octal Pipe el ofre

Cossa ghe xe drio a questo nel mulino de tubi octali

Ła strutura LSAW de Octal Pipe ła xededicà a tubo grando e drito-, no un laboratorio misto picoło-. Ła finestra de produsion – de sołitoOD 400–1626 mm, parete 8–50+ mm, in API 5L B–X80 e gradi struturałi corispondenti– el xe costruìo intorno a caxi de uxo reałi:linee del bagàjo e de racolta, gas sitadin, trasmision de aqua, giache, pile e membri de cremagliera de tubi pesanti-. Vol dir che ła vostra spesifegasion de sołito ła casca drénto el "punto dolse" del molin, invese de esar costreto al limite de queło che l’equipagiamento pol far.

Dietro la marcaTubo otałe, c'è una linea che è costruita per fare la stessa cosa giusta, ancora e ancora:

• Fresatura del bordo deła piastra CNC e pre-piegamento sensa custodiadare un solco de saldadura pulito e ripetibile, in modo che ogni cucitura longitudinale parte dalla stessa geometria.
• Saldadura automatica e stasion SAW interne/esternetegner ła giuntura in linea e el całor soto controło, sbasando łe regołasion manuałi e el conportamento inprevedibiłe deła saldatura.
• UT on-line de cuciture pì test idrostatico a longhesa conpletaassicurarse che soło i tubi co integrità de saldadura verificabiłe i vaga fora dal mulino e i entra nel so progeto.

El sistema de quałità drio questo el xe in linea coISO 9001 e requisiti de stiłe API-, sostegnùo da license nasionai pa ła produsion e el rivestimento de tubi a presion, e da certificasión de prodoti comeAPI 5Ldove che serve. In pratica, vol dir che te ricevilibri de dati struturà– MTC, NDT e riasunti de idrotest, coating logs – in un formato che se adata ai progeti internasionałi de pipeline e fondasion, invese de raporti s-ciopài te ghè da ri-organizarte.

In fine, el modo in cui Octal Pipe funsiona co ła mulina xeal progeto-, no soło al mulino-output-. Conetemo ła produsion LSAW, el revestimento, l’ispesion de terse parti e el trasporto oceanico in un soło orario, e parlemo sia “łengua del progeto” che “łengua del mulino”. Par ti come conprador, el risultato xe cheOctal Pipe LSAW linea tubo e pile .rivar in sitopronto a saldare, guidare e installare, sostegnùo da documentasion e controło dei procèsi che corisponde a queło che i vostri grupi de progeto e i clienti finałi i se speta.

Sèłiere un fornidore de tubi LSAW in Cina

Se te stà sercandoTubo LSAW dała Cina, el vero ris-cio no xe "i pol far tubo" - xe se el fornidore pol consegnar uncanbio conparàbiłe e verificabiłe(percorso de formasion + ispesion + trasabiłità + inbałamento de esportasion) cusì che el vostro QA de ricesion e del progeto no i resta blocài sułe prove mancanti. ATubo otałe, ghemo fato el fornimento LSAW come unprocurement-pacheto controłà: tubo base al standard ordinà, punti de tegnùa de ispesion in linea al vostro ITP, e identificasion deła spedission che el vostro magazén pol conciliar vełosemente.

• Imbałajo de esportasion che corisponde ała realtà deła manipolasion: pa spedission de longo -trasporto/esportasion, spesifega ła protesion deła fine, ła protesion dei bordi/smusati, i punti de alzamento e l’imbałajo navigabiłe in modo che no sucede danni tra mulino, porto e cantier.
• Cina-vantajo de coordinasion locałe: co te meti tubi + smussatura + rivestimento/inbałamento soto un PO, i spostamenti a l’interno e i pasaji de manipołasion i xe sbasài -, speso xe dove che ghe xe danni a smussatura, contaminasion de l’ID e buxi de carta.
• El canpo de l’ispesion deła saldadura el xe stà conparàbiłe: scrivi i recuisiti UT/RT comemetodo + copertura + base de asetasion; altrimenti due "Fornidori de tubi LSAW in Cina" pol citare el steso grado co consegne de ispesion conpletamente difarenti.

Cossa che te ricevi quando che te vien spesifegà in PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), raporto NDT (metodo/copertura/acetasion/risultati), registro de l’idrotest (presion/tegnùa/risultato), raporto dimensionałe, e lista de inbalamento/marcajo łigà ai ID de tubo/pacheto (file digitałe disponibiłe quando che vien domandà).

Aree de aplicasion ciave



Sostegno struturałe e fondamenta



Oltre al trasporto puro, el tubo Octal LSAW el xe doparà in modo estexo comeaciaio struturałe: sottomarino e vicino-riva .pile, ganbe deła giacheta, pile deła gonna, delfini, suporti muri del molo e da molo, ponti de ponte e cołone de cremagliere de tubi pesanti-. Ła combinasion de spesor del muro baxà - e retità controłada ła fornise ła resistensa ała conpresion e ła resistensa ała flesion necesarie pa ła guida, ła stucadura e el carico ciclico a longo termine.

Trasmision e racolta de liquidi e gas



El tubo LSAW octal el vien doparà palonghe-distanse e condoti rejonałiportando petrołio grexo, prodoti rafinài, gas naturałe, gas rico, aqua prodota e loti multi-prodoti. -pareti pesanti, dimensioni de diametro grando-permete ai designer de métar insiemealto attraverso-meso co controło presion stabiłe, mentre i programi documentài CVN / DWTT / opsionałi HIC i suporta sia i recuisiti de servisio dolse che agro.

Terminałi, infrastruture de stocajo e carico



Aterminałi petrołiferi e chimici, cisterne e molo de carico, el tubo LSAW octal el vien doparà palinee de ingresso/uscita, teste de cołetori, linee de carico pa i posti marini e cołegamenti SPM / boia. L’OD controłà, ła geometria de ła smussatura e ła quałità del revestimento i juta a sbasàr el tenpo de montajo sul posto e łe riparasion del revestimento, cusì i grupi de costrusión i pol łigar serbatoi, pompe e brassi de carico co manco regołasion sul canpo.

Sistemi petrochimici e industriai .



Inrafinerie, complessi petrochimici, impianti LNG e unità concime, el tubo LSAW de gran -foso el vien doparà sułinee de s-ciopo e s-ciopo, intestasión de piante, cołetori de serbatoio, łinee de recupero de vapor e coridoi de utiłitàdove i diametri i supera el tipico intervało sensa cuciture. CorispondensaGradi API, ASTM e EN, pì opsion de revestimento interno e esterno, permete a na fameja LSAW de covrir servisi a alto-fluso e moderà-servisi co na documentasion e ispesion coerenti.



Varda i caxi de progeto rełativi

Clicca qua

Tipiche configurasion de tubi de aciaio LSAW par tipo de servisio

Pa gasodoti e fondasion co alte conseguense, i conpradori no i ga soło bisogno de un mulino; i ga bisognocontroło, trasabiłità e suporto vełoce quando calcossa va storto. Octal Pipe el costruise el so fornimento LSAW intorno a questo.

1. Fiłosofia del "100% de controło" – ogni paso critico el vien controłà

Invese de campionar un fià de tochi e ciamarlo bon, el nostro mulin LSAW el ga unschema de controło 100% de nove-puntidała materia prima a l’imbałajo:

Par ti, questo vol dir che qualsiasi toco che un paron o un ispetor de tersa parte el ciapa, ghe xe unel percorso de prova conpleto drio de eła, invese de łacune nei registri.

2. Linea digitałe e automatixà pa ła quałità de saldadura ripetibiłe

Ła nostra linea de produsion ła xe progetà pa ciapàr el pì casuałità posibiłe dała saldadura e dała formasion:

• Linea de produsion interamente digitałe, in rete– unità ciave come UT, fresatura a bordi, formasion, saldatura, espansion e idrotest łe xe soto monitorajo centrałe, cusì i parametri del proceso i pol esar riconosui a ogni singoło tubo.
• Dopio-saldadura a arco somerso-co -matrice UT– dopo ła saldadura interna e esterna co ła sega, ogni cucitura ła vien subito controłada co test ultrasonici online co ispesion a raggi X-. I parametri e i risultati deła saldadura i xe registrài in modo conpleto, tegnéndo el taso de riparasion tanto baso e permetendo a l’acetasion deła saldadura del primo pasajo de rivar a99.99%.
• Espansion mecanica a longhesa conpleta-– ogni tubo el vien slargà mecanicamente dopo ła saldadura, che el s-ciopa łe tensioni residuałi e el migliora ła rotondesa e ła dritesa. Questo el rende ła flesion sul canpo, ła saldatura a circonferensa e ła guida dełe pila pì prevedibiłi.
• Suporto de laboratorio acredità dal CNAS-– tuti i programi sperimentałi e łe quałifeghe de prosedura (CVN, DWTT, HIC / SSC, ecc.) i xe fati in un laboratorio nasionałe-acredità, cusì i dati de prova i pol esar acetài in projeti internasionałi sensa ri-test.

El risultà xe che el conportamento deła cucitura deTubo otałe LSAWno xe na question de fortuna:i tubi de ła stesa dimension e grado i se conporta in modo costantein saldatura, NDT e servizio.

3. Sistema de servisio costruìo intorno ai projeti, no soło ai ordini

El controło inte ła mołina el risolve soło ła metà del problema. Octal Pipe el ga anca un modèo de servisio che el va drio el ritmo de projeti reałi:

• Ełaborasion personalixà de alta gama– podemo consegnar el tubo LSAWtagliato a progetto lunghezze, pre-smusato, marcato, con aperture o maniche preparatesecondo i disegni, quindi el materiałe el riva in cantier vissin a "pronto da saldar / pronto da guidare" e no come scorta semi-finita che ga bisogno de un pesante ri-lavoro.
• Ciała el problema-risposta– na volta che un problema del prodoto el xe confermà, serchemo de esar sul posto in48 ore pa i projeti interni e entro 96 ore pa i projeti oltremare, o organixar soci locałi / tersi-fidài par jutar. L’obietivo xe de jutarte a catar ła causa prinsipałe e a catar na sołusion pratica in modo vełoce, no soło scambiar email.
• Suporto tecnico 24/7 da parte de un grupo esperto– el staff de vendita, tecnico, QA e logistica el laora come un grupo de progeto. I saAPI 5L, GB/T 9711, ASTM A671 / A672 e recuisiti rejonałiin Medio Oriente, Sudest Axiatico, Africa e altri marcà, e pol segnałar clausołe che i paroni o i supervisori de sołito i se consentra prima che i deventa problemi.

Pa i EPC e i grupi de aprovizionamento,Tubo otałeno l’è donca soło un nome su un certificato de mołin, ma un fornidore che el combina:

• produsion de LSAW controłada al 100%,
• traciabiłe, documentasion pronta pa ła verifica, e
• suporto responsivo al progetoquando te ghè bisogno de aiuto in loco.

Contatate deso

Problema comun

D1: Cossa xe el tubo de aciaio LSAW?

A: Tubo de aciaio LSAW (Tubo saldato a arco sommerso longo)xe un tubo saldà de grando-diametro fato da piastra co ła formasion JCOE/UOE e ła saldadura co ła sega a dopio-lati. El vien doparà soratuto pagasodoti de trasmision de petrołio, gas e aqua a alta presion e pilastri struturałi.

D2: Cuałi xe łe dimension dei tubi LSAW e i intervałi de spesor dełe pareti?

A: Forniture otałiTubo LSAWin dimensioni tipicheOD 400-1626 mmcospesor deła parede 6-75 mm, in singołe longhese intorno6.5–12.6 m, coprendo ła major partegrande-diametro tubo e pilastro de linearequisiti.

D3: Cossa xe ła difarensa tra tubo LSAW e tubo SSAW / ERW?

A: Tubo LSAWga uncucitura de sega drita longitudinałefato da piato, adato agrando diametro, parete pesante e alta-presion / alta-linee de conseguensa. SSAWel ga na cucitura a spirałe e el vien speso doparà pa łe łinee a presion- pì basa, sensibiłi al costo;ERWxe soratuto padiametri picołi e medi.

D4: A che standard e gradi rispeta el tubo Octal API 5L LSAW?

A: OtaleTubo de linea API 5L LSAWel vien prodoto aAPI 5L PSL1 / PSL2, GB/T 9711 e ISO 3183, in gradiL245/B fin a L690/X100, coTR 10204 3.1 / certificati 3.2 e registri completi NDT / idrotestsu richiesta.
